Как чистить ноутбук от пыли самостоятельно и отладить кулер

Статья для тех кто хотел бы, но не знает как научиться чистить ноутбук от пыли и восстанавливать работу охлаждающей системы самостоятельно. Поскольку считают это сложно и проще воспользоваться услугами мастерской.

В реальности все иначе. Изложенное ниже руководство поможет в этом убедиться и принять верное решение.

Признаки проблем с охлаждающей системой

Ноутбук стал шуметь, излишне горяч, зависать, отключаться, возникли звуковые и другие дефекты - явные симптомы, что в системе охлаждения не все в порядке.

Наиболее вероятные причины: грязный вентилятор, дефект в креплении вытяжной решетки, высохшая термопаста или термопрокладка.

Как следствие, требуется принятие безотлагательных мер во избежание худших последствий на уровне микроэлектроники. А если вентиляция пропала вообще, то устройство необходимо выключить и не включать до разрешения создавшейся ситуации.

Устранение проблем

Все желают получить ожидаемый результат максимально эффективно с минимальными усилиями и затратами. При этом не стоит надеяться, что чистить возможно не разбирая ноутбук, а лишь его продувая. Такие меры пригодны лишь в качестве профилактических.

Поэтому в данной ситуации потребуется разобрать ноут и получить необходимый доступ ко всем потенциально проблемным элементам. Степень сложности зависит от конструктивных особенностей каждой конкретной модели.

Остается лишь нюанс. Как чистить ноутбук от пыли - самостоятельно или отдать в мастерскую?

Иногда временного эффекта получается добиться благодаря специальной подставки, которая представляет собой конструкцию с вентиляцией. Недостатки: не решает истинные проблемы системы охлаждения, увеличение габаритов и необходимость во внешнем эл. питании от розетки или USB.

Моя первая практика

Когда с моим ноутом ASUS K43S впервые возникла подобная ситуация я обратился в ближайшую мастерскую. Сделали быстро, дали гарантию 6 месяцев и заявили, что проблема была во внутреннем загрязнении и ноут нужно чистить ежегодно. Полгода с небольшим было все нормально, но потом корпус начал греться опять, появился шум и вскоре вентиляция исчезла вообще.

Мне показалось это странным, решил попытаться разобраться в причине самому. Познакомился с нужной информацией на сайтах, посмотрел несколько видео роликов с моей моделью и ей подобных. А изучив, рискнул начать чистить аппарат, предварительно его разобрав. В результате проблема была решена. Процесс оказался проще чем представлялся.

Как потом стало ясно, мой первый практический опыт чистки ноутбука от пыли был самым сложным. Чтобы добраться до кулера пришлось демонтировать материнскую плату. Часто это не требуется, что значительно упрощает процесс.

Анализ и действия

Внутри ноута оказалось относительно чисто, пыли было мало, но вентилятор почистил и смазал; заменил термопасту и старую термопрокладку; тщательно соединил новым скотчем вентилятор с вытяжной решеткой.

Прошло несколько лет, все работает отлично, шума нет и корпус не греется. В сущности разобрать и чистить ноутбук от пыли можно самому, если не спешить, а действовать внимательно и осторожно, не применяя лишние усилия. Тут главное не навредить.

Полагаю, в мастерской лишь почистили и больше ничего делать не стали. Вполне понятное желание обеспечить себя необходимым объемом работ.

Список необходимого для чистки ноутбука от пыли

Купил в первом попавшемся профильном магазине:

• синтетическая смазка для компьютерных кулеров STEEL SPO-1;
• термопрокладка PRO LEGEND;
• термопаста Baraf-S;
• баллончик сжатого воздуха (выдувать мусор из клавиатуры и пыль из кулера);
• мягкие безворсовые салфетки (чистить экран от пыли и протирать остатки термопасты со спиртом);
• жесткие безворсовые салфетки (для корпуса).

Полезное, что имелось дома:

• набор намагниченных небольших крестообразных и прямых отверток;
• пинцет;
• две кисточки (меньшая - чистить труднодоступные места, большая для легко доступных поверхностей);
• спирт (чистить места нанесения термопасты), допустимо использовать водку или одеколон;
• пластиковая карта (удобно отделять верхнюю панель от корпуса);
• клей Cosmofen (на случай необходимости восстановления поврежденных крепежных пластиковых элементов);
• сантехнический скотч (для надежного крепления вытяжной решеткой).

Рекомендации

1. Необходимо максимально четко понять последовательность будущих действий с учетом особенностей конкретной модели или ее аналога. В этом помогут найденные подходящие сайты и видео ролики. И только потом приступать к выполнению работ. Кстати, самым информационно полезным материалом для меня оказался видео ролик не моей модели, а Asus K53S.

2. Не рекомендуется одевать вещи, которые могут накапливать статическое электричество. Некоторые советуют применять антистатический коврик и антистатические перчатки.

3. Все работы выполнять на столе, имея необходимое свободное пространство.

4. Всегда соблюдать осторожность при отсоединении (подсоединении) шлейфов. Их защелки (фиксаторы) очень хрупки и могут сломаться. Как правило, они или немного поднимаются вверх или сдвигаются, освобождая шлейфы.

5. Никогда не применять излишнюю силу, все детали должны легко демонтироваться (монтироваться). Прежде чем прикладывать какое-либо усилие необходимо понять принцип демонтажа (монтажа) конкретного элемента. Если легкое усилие не приводит к желаемому результату, значит что-то выполняется неверно.

6. Систематизировать извлекаемые крепежные элементы в соответствии с последовательностью действий. Удобно использовать коробку с ячейками или что-то подобное, размещая в них извлекаемые элементы и делая пометки.

Упрощённая схема действий

7. Разбор и ремонт осуществляется на примере Asus K43S. Хотя модели конструктивно отличаются между собой, но концептуально различия в действиях незначительны.

7.1. Отключить аккумулятор.

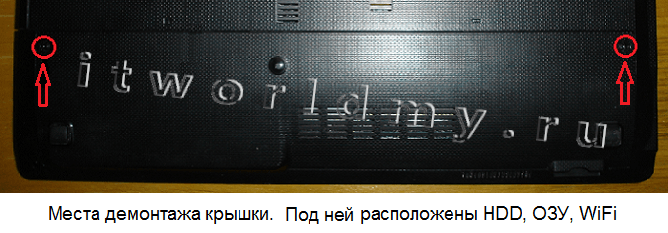

7.2. Отвернуть два винта, снять крышку с обратной стороны устройства

и извлечь:

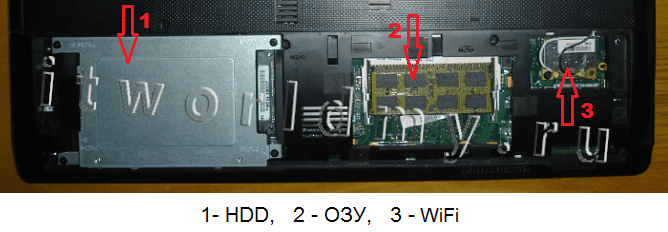

• HDD - жесткий диск;
• ОЗУ - планки оперативной памяти, извлечь слегка раздвинув крепления;
• WiFi - модуль беспроводной локальной сети, отключая провода запомнить порядок их подключения к клеммам.

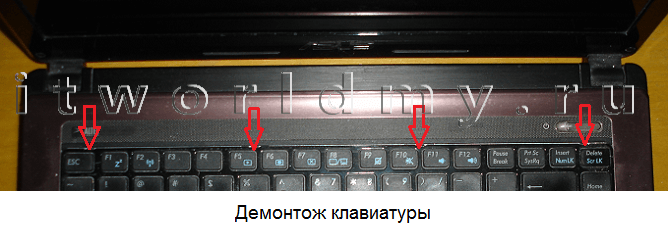

7.3. Используя плоскую отвертку отжать клипы освобождая клавиатуру, места отмечены стрелками. И позже осторожно пинцетом освободить все шлейфы под ней, представлены на изображении ниже.

7.4. Отвернуть винты находившиеся под клавиатурой.

7.5. Удалить привод DVD/CD и немного ниже отвернуть два маленьких винта.

7.6. Используя пластиковую карту, демонстрируется на изображении выше, постепенно со всех сторон отсоединить верхнюю панель от корпуса с материнской платой, к которой теперь должен появиться доступ.

7.7 .Освободить шлейф и отвернуть два винта на материнской плате. Теперь можно извлечь материнскую плату.

7.8. Отключить разъем эл. питания.

7.9. Отсоединить систему охлаждения от материнской платы. Важно, во избежание деформации термотрубок необходимо ослаблять крепежные винты постепенно, строго следуя указанной порядковой нумерации на крепеже.

7.10. Очистить вентилятор от пыли, тщательно соединить его новым скотчем с вытяжной решеткой, заменить высохшие термопасту и прорезиненную термоплакладку.

11. Сборку производить строго в обратной последовательности.

⚬ ⚬ ⚬

Эффективно чистить ноутбук от пыли возможно только разобрав его. Лучше всего это делать самому, если поступать без спешки и осмотрительно. Пользоваться услугами мастерской имеет смысл лишь при наличие доверия, желательно личного.

Понимание общего принципа разбора ноутбука позволяет осуществлять восстановление его работоспособности практически любой модели.
